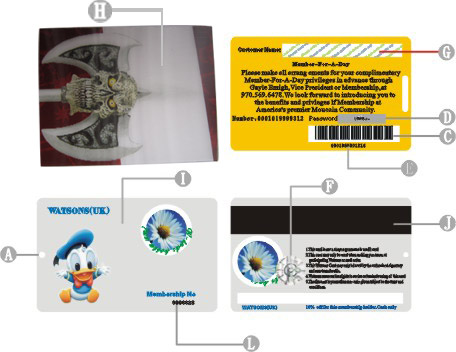

A.打圓孔   C.條型碼   D.刮刮條   E.平碼   F.全息印刷   G.簽名條/可書寫區域   H.PET材料   I.滴膠3D立體卡   J.磁條（300OE—2750OE）   K.凸字（卡號/個人編碼/有效期間或其它信息）   L.熱敏打印

3D立體卡制作工藝及尺寸介紹

常規尺寸：85.5*54*0.5mm

正面PET3D材料，背面250G銅版紙

三維立體變換卡，或者叫3D立體變換卡，名字略有差異。

成像原理，其實就是成排的小三棱鏡密布在一張圖片上。圖片上是兩個圖像成排分列間隔組成。當人通過不同的角度透過三棱鏡，可以看到對應三棱鏡該側面的像素點組成的圖像。

計算機直接制版——Computer To Plate(CTP) 技術是指無需提供膠片而直接將影像成像于PS版上成為印刷版的制版技術。它分為印前過程CTP和在機CTP兩種形式。其中前者又分為專用版CTP和基于傳統PS版技術上的CTeP技術。掌握CTP制版技術關鍵在于熟悉各類CTP制版設備。

一． CTP制版設備

CTP制版設備組成部分包括：圖文處理控制部分、發光光敏成像部分、收版部分。

CTP制版設備按成像原理分為光敏成像系統和熱敏成像體統。其生產時間應用已轉化為主要要求使用者熟悉數字化流程。不管哪種成像方法，其成像系統都由計算機指令完成了?，F(xiàn)在我國引進的主要是光敏CTP制版工藝，其與計算機打印輸出系統一樣，簡單易學。

二． CTcP設備

Ctcp設備是computer convenfional plate的簡寫，是指在傳統PS版上進行無膠片成像的計算機直接印刷，與CTP技術相比，ctcp系統具有量大優勢：第一是由于使用的PS版和顯影設備及藥水不變，具有較大的價格優勢，生產運行成本低；第二是只需要裝一臺紫外光CTP直板機，可在原企業流程中較快地發揮作用。由于不改變印刷其他操作環境，且該設備運行維護成本也比較低，所以CTCP技術應為中國業界之首選。

三、在機CTP系統

由于數字化流程的高度集成現代印刷之全電腦控制系統的聯機整合流程工藝燈實現，將可免處理PS版安裝在印刷機上，由計算機平臺控制的直接印版技術，影視CTP技術的一個明顯發展方向。這種制版方法與傳統制版或CTP工作流程相比，關鍵之處是提高印刷的生產效率和套準精度，從理論上去除了手工裝版和分位裝版的精確誤差，這也是立體印刷對套印精度高要求的解決之道。
